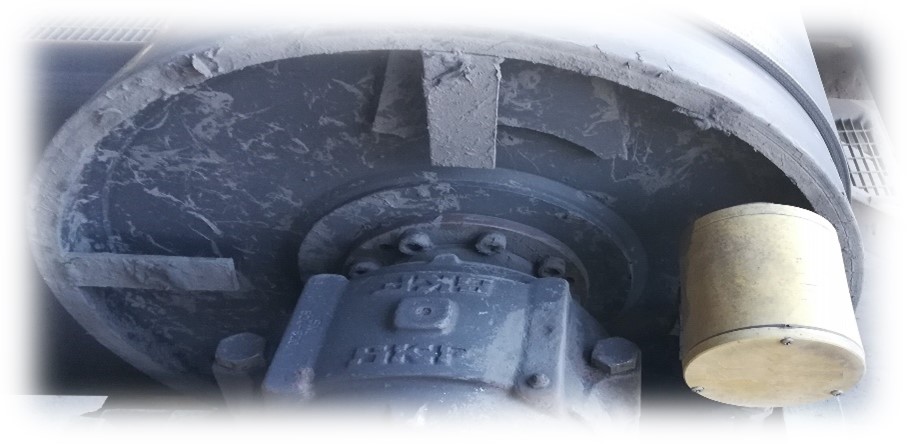

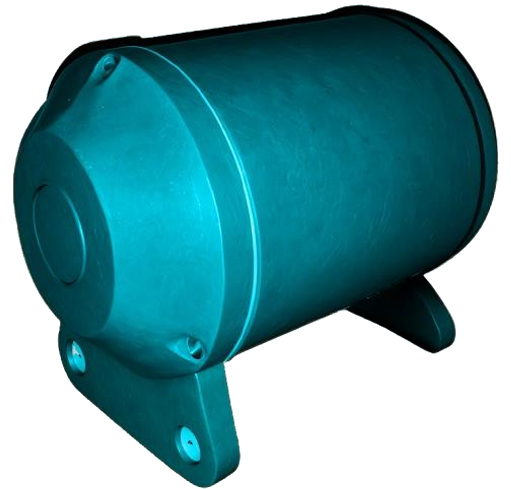

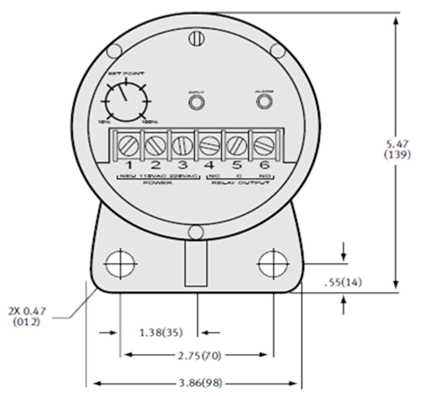

اسپید سوییچ، تجهیزی است که برای نظارت بر سرعت چرخش شفت یا سایر تجهیزات دوار به کار می رود. اسپید سوییچ RS-60-23 -PDS شرکت رامان فکر سپاهان، با تشخیص حرکت لقمه های فلزی متصل به شفت یا درام در حال چرخش، سرعت را کنترل می کند. آشکارساز طراحی شده داخلی این اسپیدسوییچ، با تشخیص لقمه های فلزی، پالسهایی را تولید می کند و هنگامی که زمان بین این پالس ها از زمان تنظیم شده توسط نقطه تنظیم بیشتر باشد، آلارمی را به سیستم کنترل(مانند PLC) ارسال می نماید. همچنین پالس ها برای سیستم کنترل ارسال و امکان مدیریت و تولید آلارم ها در سیستم کنترل مرکزی قابل انجام می باشد. اسپید سوییچ RS-60-23-PDS دارای ساختار یکپارچه واحد است و برای رنج وسیعی از کاربردهای صنعتی و حفاظتی مانند آشکارسازی افت سرعت تجهیزات دوار، پارگی یا لغزش نوار نقاله و غیره مناسب است.
نظارت بر سرعت موتورها و تجهیزات دوار در صنعت اهمیت زیادی دارد، چرا که تغییرات در سرعت هر دستگاه الکتریکی به دلیل عوامل مختلفی مانند خرابی قطعات انتقال، بارگذاری کم، اضافه بار و غیره ممکن است رخ دهد. از این رو، ادغام یک مکانیسم نظارت بر سرعت تجهیزات دوار در کنار یک سیستم کنترل بسیار ارزشمند است. به گونه ای که آلارم های لازم را بازتولید نموده یا در صورت نیاز، موتور الکتریکی را خاموش می کند. برعکس، در تنظیمات کنترل حلقه بسته مانند درایوهای V/F یا درایوهای DC، بازخورد برای اجرای اقدامات مناسب ضروری است. این قطعه یک نمای کلی از اصول عملیاتی یک سوئیچ سرعت صفر و کاربردهای آن را ارائه می دهد. اسپید سوییچ RS-60-23-PDS که به عنوان کلید سنجش سرعت فعال نیز شناخته می شود، برای شناسایی سرعت چرخش شفت ها در تنظیمات مختلف مانند موتورها، نوار نقاله ها، نیروگاه ها و صنایع مختلف شامل صنایع فولاد، مس، آلومینیوم و مواد معدنی، تولید مواد غذایی، کاغذ، صنایع نساجی، سیمان و ... کاربرد دارد. به عنوان یکی از کاربردها، اسپید سوییچ RS-60-23-PDS ، با تشخیص افت سرعت نوار نقاله به زیر آستانه از پیش تعیین شده، حرکت نوار نقاله را متوقف می کند. این اسپید سوییچ در مناسب‌ترین ابعاد، جهت نصب و راه‌اندازی و استفاده آسان تولید شده است که قابلیت نظارت بر سرعت حرکت شفت موتور و هر وسیله‌ی چرخشی دیگر را فراهم می¬سازد. برای این منظور بر روی تجهیز دوار یا شافت هم محور با آن چند زائده فلزی نصب کنید. دستگاه را بر روی یک ساپورت مناسب در مقابل زائده¬های فلزی مستقر و تغذیه آن را متصل نمایید. فاصله دستگاه با تجهیز دوار را به نحوی تنظیم کنید که ضمن حفظ فاصله ایمن، عبور زائده¬های فلزی را به خوبی آشکار نماید و چراغ سبز رنگ به حالت چشمک زن تغییر کند. برای استفاده از RS-60-23-PDS در حالت اسپید سوییچ، کلید را رو به پایین در حالت S.Switch قرار دهید سپس می¬توانید با استفاده از پتانسیومتر چرخشی قرار داده شده بر روی دستگاه، مقدار مشخصی در بازه¬ی 30 تا 300 پالس بر دقیقه را برای دستگاه تعیین کنید. دستگاه پالسهای ورودی را با مقدار سرعت تعیین‌شده مقایسه می‌کند، اگر سرعت چرخش از مقدار تعیین‌شده بیشتر شود، چراغ قرمز رنگ اخطار (آلارم) خاموش می‌شود و رله خروجی تغییر حالت می¬دهد. در‌حالتی‌که چراغ اخطار روشن است (زمانی‌که سرعت کمتر از مقدار تعیین شده باشد)، کنتاکت رله‌ها در حالت نرمال خود می‌باشند. به عبارتی کنتاکت نرمالی کلوز، بسته و نرمالی اوپن، باز می‌باشد. برای سنجش سرعتهای بالا، باید تعداد زائده ها را کاهش و برای سنجش سرعتهای کم، باید تعداد آنها را افزایش داد. برای استفاده در حالت پراگزیمیتی سوییچ، کلید را رو به بالا در حالت P.Sensor قرار دهید. توجه داشته باشید که در این حالت حتما سیم مثبت باید به پایه شماره 5 و سیم منفی را به 6 متصل نمایید.
| Mode | Speed Switch | Proximity Switch |
|---|---|---|
| Supply voltage | 110/220 VAC | No need. |
| Consumption | 20 W | 3 W |
| Operating Temperature | -15˚C to +60˚C | |
| Operating Range | 30~300 pulse per minute. | 0~300 pulse per minute. |

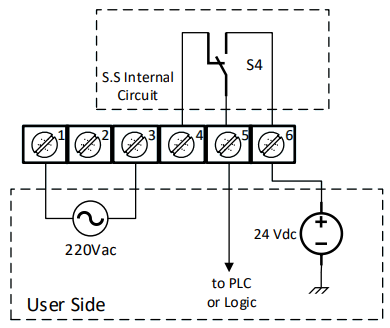

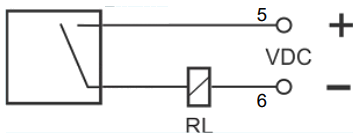

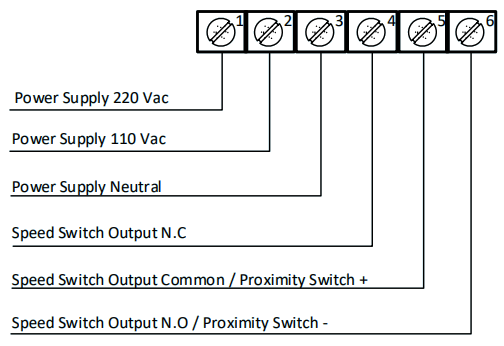

| Output | Relay contact SPDT; one normally close and one normally open, 24 DC, 1A, non-inductive load. | Normally open, 10~30 VDC, 120 mA max, non-inductive load. |
| Set-point | Adjustable; 0% ~ 100% of operating range. | Not applicable. |

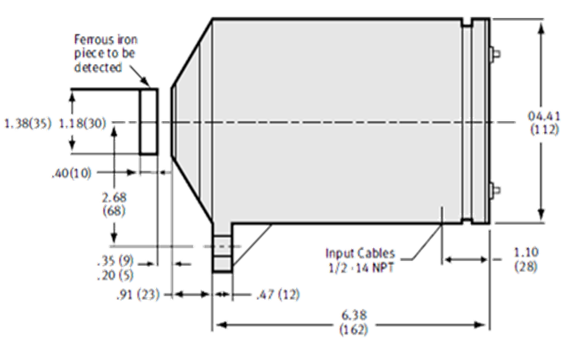

| Sensing distance | Maximum 20 mm from sensor to ferrous element. | |
| Enclosure | Composite | |
| Weight | 950 G | |
